Himmelpfort Ersatzteil-Check
Passt diese Display-Baugruppe zu deiner Baratza Sette?
Prüfe zuerst die genaue Modellbezeichnung deiner Mühle und vergleiche anschließend die vorhandene Bedieneinheit. Diese Display-Baugruppe ist ausschließlich für die Baratza Sette 270Wi vorgesehen.
Passt für
Für dieses Modell ist die Baugruppe vorgesehen.
Die Display-Baugruppe ist als separates Ersatzteil speziell für die Baratza Sette 270Wi vorgesehen.
Baratza Sette 270Wi
Vor dem Kauf prüfen
Wo passt die Display-Baugruppe nicht?
Nicht für Baratza Sette 30 oder Sette 270 vorgesehen. Für diese Modelle werden eigene Display-Baugruppen geführt. Prüfe deshalb vor der Bestellung unbedingt die vollständige Modellbezeichnung deiner Mühle.
Modell-Check
So prüfst du das Ersatzteil richtig
Die Display-Baugruppen der Sette-Serie sehen ähnlich aus, sind aber nicht zwischen allen Modellen austauschbar. Diese drei Schritte helfen dir bei der Zuordnung.
Modell prüfen
Sette 270Wi eindeutig bestätigen
Prüfe die Modellbezeichnung deiner Kaffeemühle. Diese Display-Baugruppe ist ausschließlich für die Baratza Sette 270Wi vorgesehen.
Bauteil prüfen
Display und Bedieneinheit vergleichen
Vergleiche die vorhandene Display-Baugruppe mit dem Produktbild und der Einbauposition in deiner Mühle. Die Display-Baugruppen der Sette 30 und Sette 270 sind eigenständige Ersatzteile.
Fehler eingrenzen
Display oder Wiegesystem?
Probleme beim gewichtsbasierten Mahlen müssen nicht automatisch von der Display-Baugruppe verursacht werden. Bei der Sette 270Wi gehören auch Wiegezelle, Acaia-Platine, Verkabelung und Powerboard zum elektronischen System und sollten bei der Fehlersuche berücksichtigt werden.
Lieferumfang
Das ist enthalten
1 × Display-Baugruppe für Baratza Sette 270Wi.
Reparieren statt ersetzen
Eine neue Display-Baugruppe kann die Bedienung wiederherstellen
Ist die vorhandene Bedieneinheit beschädigt oder nach fachgerechter Prüfung ausgefallen, kann der gezielte Austausch der Display-Baugruppe die weitere Nutzung deiner Baratza Sette 270Wi ermöglichen, ohne die komplette Kaffeemühle ersetzen zu müssen.
Produktdetails

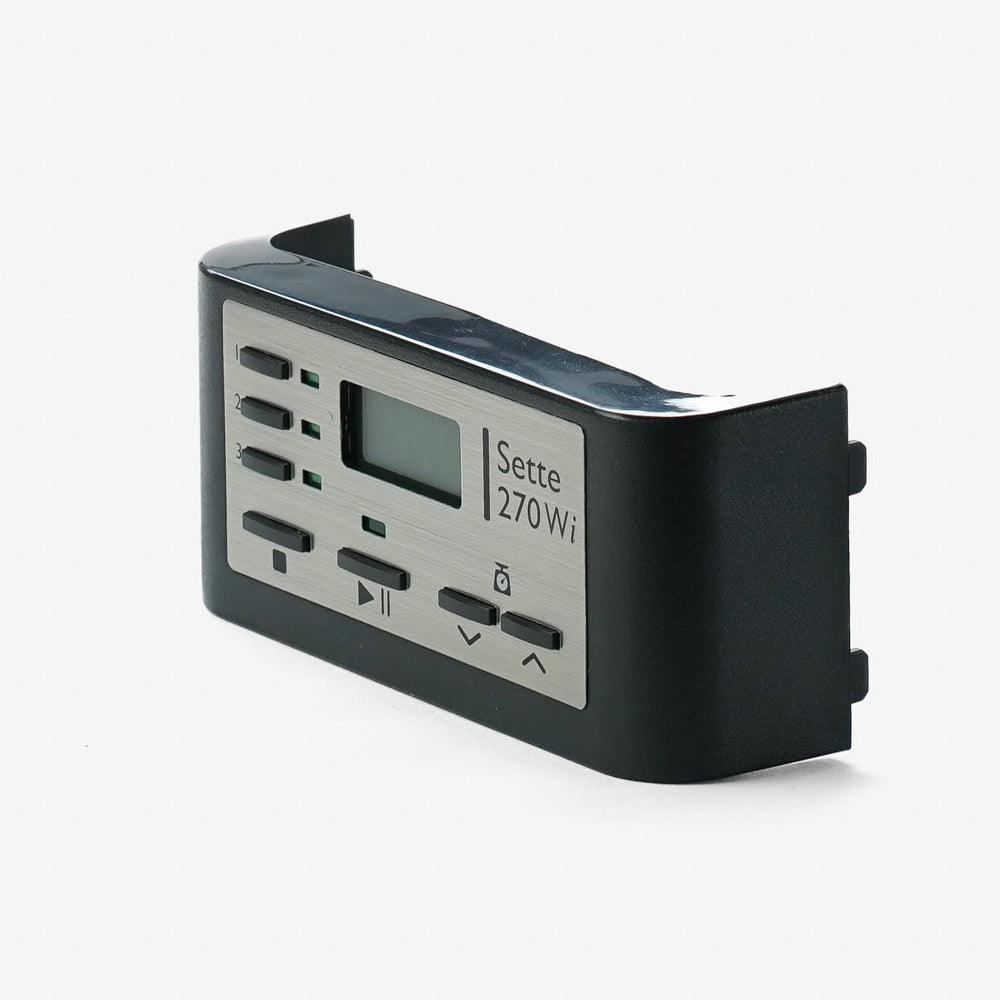

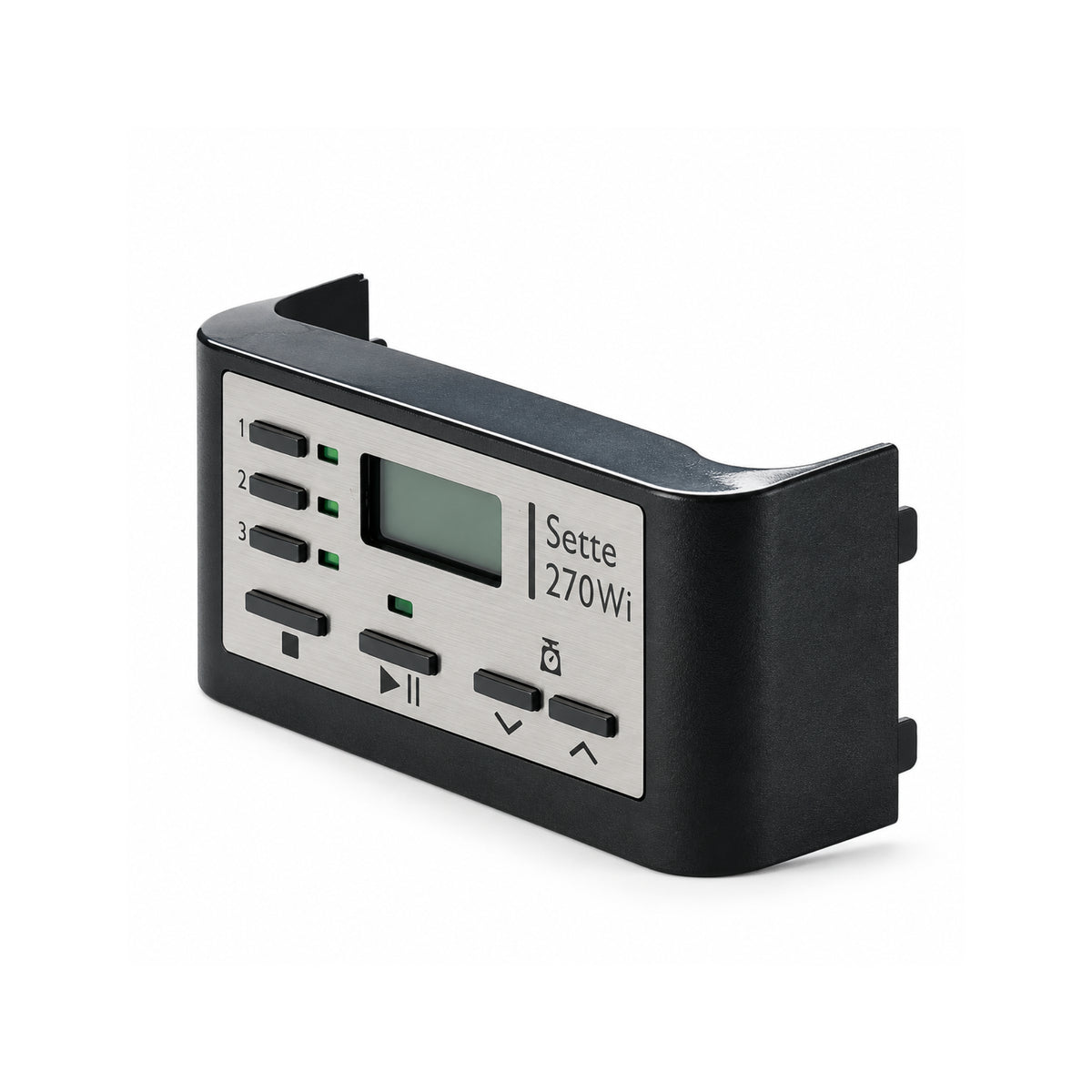

Display-Baugruppe für Baratza Sette 270Wi
Diese Display-Baugruppe ist als Ersatzteil speziell für die Baratza Sette 270Wi vorgesehen. Sie bildet die zentrale Bedien- und Anzeigeeinheit der Mühle und ermöglicht die Eingabe und Anzeige der für den Mahlvorgang benötigten Einstellungen.
Die Sette 270Wi arbeitet mit gewichtsbasierten Dosierfunktionen. Die Display-Baugruppe ist dabei Teil des elektronischen Gesamtsystems. Die eigentliche Acaia-Platine der Gewichtserfassung befindet sich jedoch an der separaten Load-Cell-/Wiegezellen-Baugruppe und ist nicht Bestandteil dieses Artikels.
Wann ist dieses Teil sinnvoll?
Ein Austausch kann sinnvoll sein, wenn die Display-Baugruppe nach fachgerechter Prüfung nicht mehr funktioniert, Anzeigen ausfallen oder die Bedienung über die Bedienelemente nicht mehr zuverlässig möglich ist.
Fehler bei der Gewichtserfassung oder Dosierung müssen nicht automatisch auf ein defektes Display zurückzuführen sein. Je nach Fehlerbild können auch die Load Cell, die dazugehörige Acaia-Platine, Verbindungskabel oder das Powerboard betroffen sein.
Sette 30, 270 und 270Wi unterscheiden
Baratza führt für Sette 30, Sette 270 und Sette 270Wi jeweils eigene Display-Baugruppen. Trotz ähnlicher Bauform dürfen diese Teile deshalb nicht ohne eindeutige Modellzuordnung gegeneinander ausgetauscht werden.
Diese Ausführung ist ausschließlich für die Sette 270Wi vorgesehen.
Hinweise zum Einbau
Vor allen Arbeiten muss die Kaffeemühle vollständig vom Stromnetz getrennt werden. Da beim Austausch elektronische Komponenten, Steckverbindungen und Leitungen gelöst werden, sollte der Einbau nur mit entsprechender technischer Fachkenntnis erfolgen.
Vor dem Ausbau empfiehlt es sich, die Position und Kabelführung der vorhandenen Display-Baugruppe zu dokumentieren. Steckverbindungen sollten vorsichtig gelöst und niemals an den Kabeln herausgezogen werden.
Beim Einbau müssen alle Steckverbindungen vollständig und korrekt sitzen. Leitungen dürfen nicht gequetscht oder beschädigt werden. Die Mühle darf erst wieder angeschlossen werden, wenn alle Bauteile und Gehäuseteile ordnungsgemäß montiert sind.
Himmelpfort Tipp
Wenn deine Sette 270Wi noch normal bedienbar ist, aber beim gewichtsbasierten Mahlen falsche Werte liefert oder keine Gewichtserfassung mehr möglich ist, prüfe vor dem Kauf auch die Load-Cell-/Wiegezellen-Baugruppe. Dort befindet sich die Acaia-Platine für die Gewichtserfassung.
Weitere Ersatzteile
Passende Baratza Sette Ersatzteile ansehen
Häufige Fragen
Fragen zur Display-Baugruppe der Sette 270Wi
Für welche Mühle ist diese Display-Baugruppe geeignet?
Die Display-Baugruppe ist ausschließlich für die Baratza Sette 270Wi vorgesehen.
Passt die Display-Baugruppe auch in die Sette 270?
Nein. Baratza führt für die Sette 270 eine eigene Display-Baugruppe. Die Display-Baugruppe der Sette 270Wi sollte deshalb nicht für die Sette 270 verwendet werden.
Passt die Display-Baugruppe in die Sette 30?
Nein. Auch für die Sette 30 gibt es eine separate Display-Baugruppe.
Ist die Acaia-Waagenelektronik im Display enthalten?
Nein. Die Acaia-Platine für die Gewichtserfassung befindet sich bei der Sette 270Wi an der separaten Load-Cell-/Wiegezellen-Baugruppe. Sie gehört nicht zur hier angebotenen Display-Baugruppe.
Ist die Display-Baugruppe für das gewichtsbasiertes Mahlen zuständig?
Die Display-Baugruppe ist Teil des Bedien- und Steuersystems der Sette 270Wi. Für die tatsächliche Gewichtserfassung arbeitet sie jedoch mit weiteren Komponenten zusammen, insbesondere mit der Load Cell und der dazugehörigen Acaia-Elektronik.
Ist bei Problemen mit der Gewichtsanzeige immer das Display defekt?
Nein. Fehler bei der Gewichtserfassung können auch durch die Load Cell, die Acaia-Platine, Verbindungskabel oder andere elektronische Komponenten verursacht werden. Das Fehlerbild sollte vor dem Austausch möglichst genau eingegrenzt werden.
Kann ich die Display-Baugruppe selbst wechseln?
Für den Austausch muss die Mühle geöffnet und die elektronische Baugruppe von ihren Steckverbindungen getrennt werden. Der Einbau sollte deshalb nur mit entsprechender technischer Fachkenntnis und bei vollständig vom Stromnetz getrennter Mühle erfolgen.
Muss nach dem Einbau etwas geprüft werden?
Ja. Prüfe vor der Inbetriebnahme, ob alle Steckverbindungen vollständig sitzen, die Leitungen korrekt verlegt sind und sämtliche Gehäuseteile wieder sicher montiert wurden.
Produktinformationen
Angaben zum Ersatzteil
Hersteller / Marke: Baratza
Modell / Serie: Baratza Sette 270Wi
Teileart: Display-Baugruppe / Bedien- und Anzeigeeinheit
Funktion: Bedienung und Anzeige der Mühleneinstellungen innerhalb des elektronischen Systems der Sette 270Wi
Kompatibilität: Ausschließlich Baratza Sette 270Wi
Lieferumfang: 1 Display-Baugruppe
Hinweis zur Gewichtserfassung: Die Acaia-Platine der Gewichtserfassung ist Bestandteil der separaten Load-Cell-/Wiegezellen-Baugruppe und gehört nicht zum Lieferumfang dieser Display-Baugruppe.
Herstellerkontakt: Sage Appliances GmbH, Campus Fichtenhain 48, 47807 Krefeld, Deutschland
Tel. DE: 0800 5053104 · AT: 0800 802551 · NL: 0800 0201741
info@sageappliances.com
Tel. DE: 0800 5053104 · AT: 0800 802551 · NL: 0800 0201741
info@sageappliances.com
Sicherheitshinweis: Elektronisches Ersatzteil. Vor allen Arbeiten die Kaffeemühle vollständig vom Stromnetz trennen. Modell und vorhandene Baugruppe vor dem Einbau vergleichen. Elektronische Bauteile und Steckverbindungen vor elektrostatischer Entladung, Feuchtigkeit und mechanischer Beschädigung schützen. Leitungen und Steckverbindungen nicht gewaltsam lösen oder verändern. Einbau und Prüfung nur mit entsprechender technischer Fachkenntnis durchführen. Die Kaffeemühle erst wieder in Betrieb nehmen, wenn alle Bauteile und Gehäuseteile vollständig und sicher montiert sind. Hinweise des Herstellers beachten.
